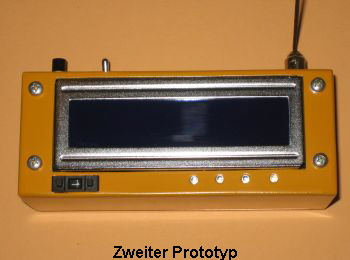

Das Anzeigegerät wird zweckmäßigerweise an der Fernsteuerung des Piloten befestigt. Die bisher realisierten Prototypen sind hinsichtlich ihrer Größe noch nicht optimiert. Die Abmessungen werden durch das verwendete LCD maßgeblich bestimmt, trotzdem sollte bei der Auswahl eine gute Ablesbarkeit berücksichtigt werden. Das hier gezeigte Telemetriesystem wurde für vielpropeller Schwebeplattformen programmiert, könnte aber durch Anpassung der Software für anderere Systeme genutzt werden.

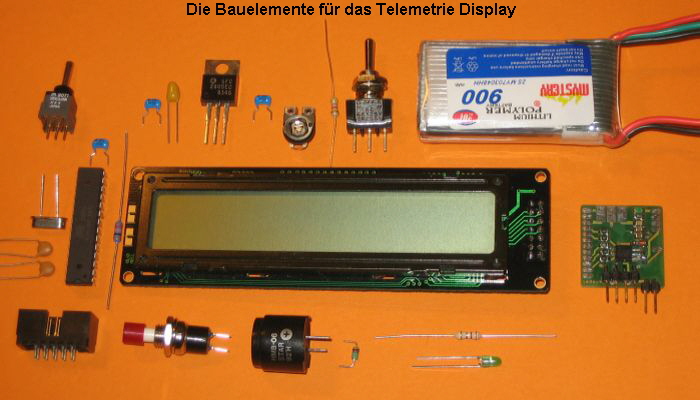

Dieses Telemetrie Display ermöglicht Fluginformationen von einem Modellfluggerät drahtlos anzuzeigen. Die Funkverbindung kann durch handelsübliche Funkmodule realisiert werden. Es eignen sich Systeme, die entweder im 2,4 GHZ oder im 868 MHz Bereich arbeiten.

Bei der Auswahl des geeigneten Frequenzbereiches sind eventuelle Beeinflussungen durch andere Zusatzgeräte zu berücksichtigen. Bei gleichzeitiger Verwendung eines Videoübertragungssystems im 2,4 GHz Bereich, sollte die Telemetrie über 868 MHz betrieben werden.

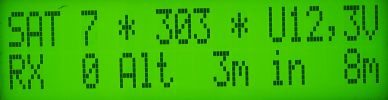

Displaybeispiel 1 Anzeige von: Anzahl Satelliten, Kompaßheading, Akkuspannung, Höhe und Entfernung

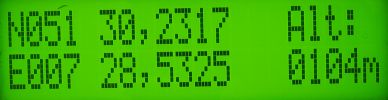

Displaybeispiel 2 Anzeige von: GPS Positionsdaten

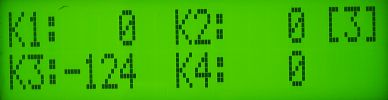

Displaybeispiel 3 Anzeige z.B. von: empfangener Stickwerte der Steuerung

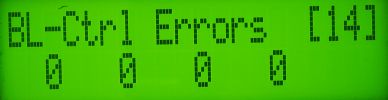

Displaybeispiel 4 Anzeige von: z.B. Fehlermeldungen der Motorsteuerungen

Klick zum Download

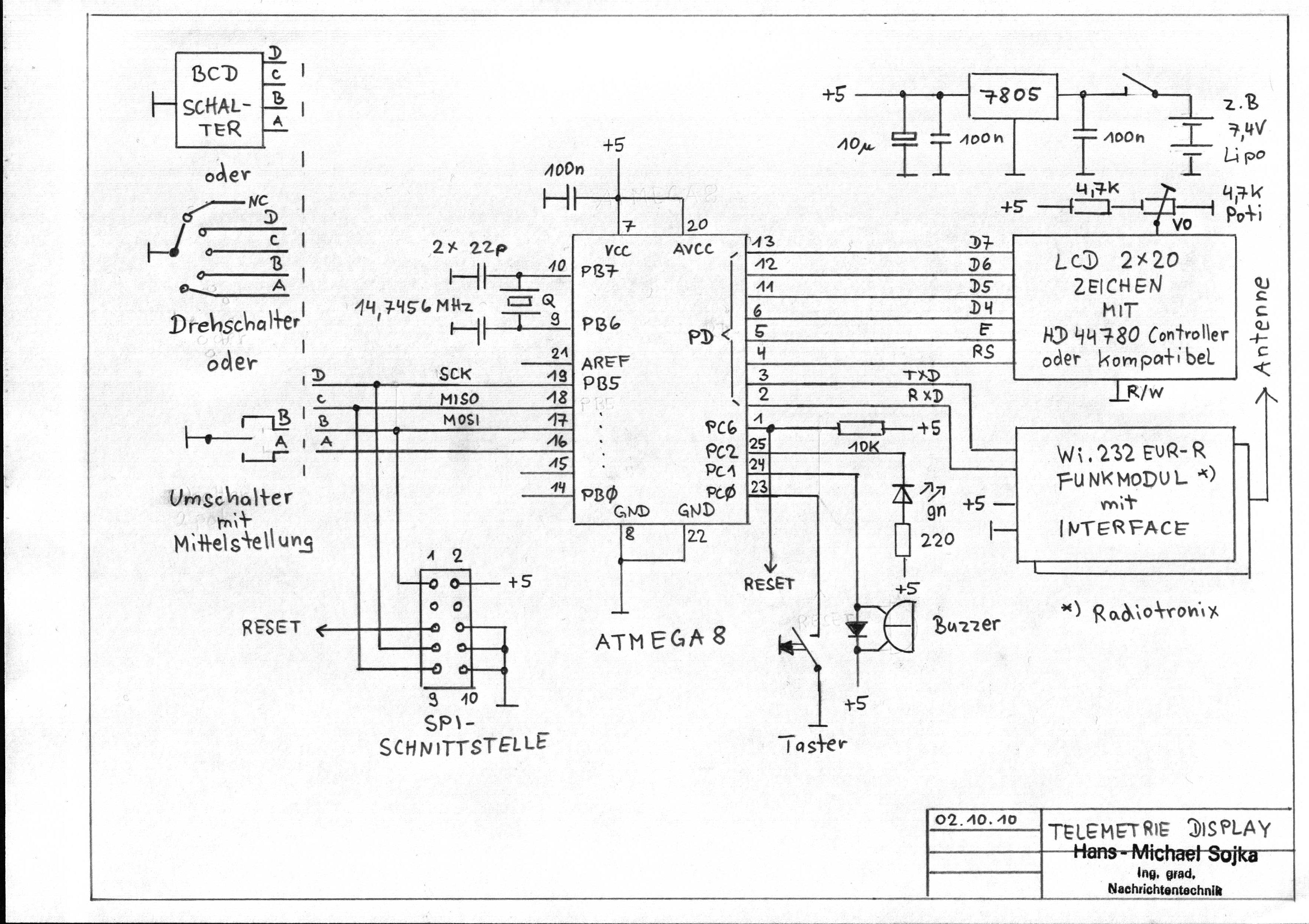

Funktionsbeschreibung und Hinweise zum Schaltbild
